? ? ? 照明控制是采用自動控制技術及智能管理技術對建筑及環境照明的光源或燈具設備的開啟、關閉、調節、組合、場景模式等實施控制與管理，以達到對建筑節能、環境藝術和傳感聯動等目的。

照明控制方式的類型是多種多樣，常見的包括以下幾種：

下面將和大家分享 DMX512的相關內容。

DMX512英文是Digital Multiplex With 512 pieces of information (即多路數字傳輸)。

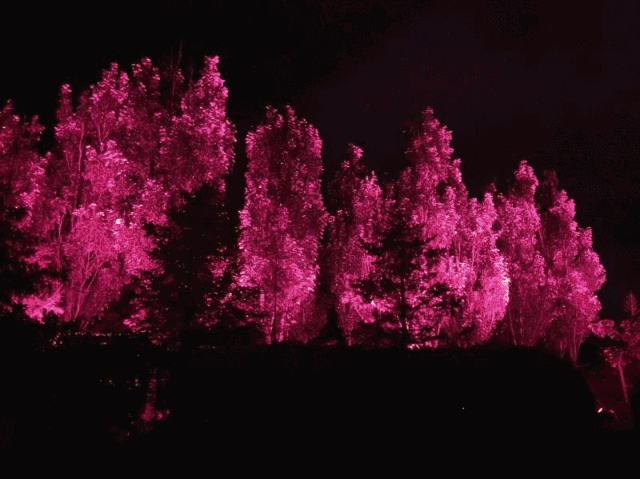

DMX512協議最先是由USITT（美國劇院技術協會）發展成為從控制臺用標準數字接口控制調光器的方式。與DALI用于表現靜態效果剛好相反，DMX512主要用于表現被照物的動態效果，即DMX控制的燈是給人的感覺是一直在變動，以色彩變化為主，適合渲染氣氛，所以一般應用在景觀燈和舞臺燈光。

▲DMX512控制系統示意：若干臺RGB燈具，每一臺燈具內部都包含1個DMX模塊，該模塊在同時接收到了電源供電和控制器信號的情況下，才會驅動LED燈珠亮暗變化，從而來調節顏色的變化。

▲RGBW單像素?zé)艟哌B接圖

上圖中虛線內控制指令中的S為開始位，寬度為一個比特，是受控?zé)艟邷?zhǔn)備接收并解碼控制數據的開始標志;E為結束位，寬度為兩個比特，表示一個指令幀的結束。

D0、D7為8位控制數據，其電平組合從0000—1111 1111共有256個狀態(對應十進制數的0～255)，控制燈光的亮度時，可產生256個亮度等級，0000~ (0)對應燈光最暗，1111 1111(255)對應燈光最亮。DMX512指令的位寬(每比特寬度)是4 s，每幀寬度為44 弘s，傳輸速率為250 kbps。

▲各種形狀的結構，DMX512要遵循第一種的總線結構，有頭有尾。

▲上圖是廣州的一個地埋燈項目，信號線在布線時比較隨意（如右圖），這會給后續工作增加很大的工作量。

在實際操作中，分享幾個經驗，能減少一些控制問題：

墨菲定律，無論可能性多低，壞的情況總是會發生的。即使按步驟按標準去使用DMX512控制系統，也總是能遇到各種各樣的問題。

一、整個控制回路燈具亂閃不受控怎么辦？

1.?確認控制器信號輸出正常

當出現整個控制回路燈具不受控制時，有條件的情況下，首先用臨時控制器單獨測試該回路是否受控；

此時往往第一支燈是OK的。

2.?排查故障節點或燈具

在控制器信號輸出正常的情況下，慢慢增加燈具，找出導致回路信號不正常的節點或燈具；通常采用“二分法”更快速。

二、某個控制回路個別燈具亂閃不受控

1.?確認控制器布線是否到位

控制器的布線文件的布燈數量要與現場安裝燈具數量一致。

2.?用滿布線文件測試

先用測試程序進行控制測試，也就是單端口布線文件從1-512個通道數布滿。

三、什么情況下需要增加信號放大器？

信號放大器的一個作用是信號放大，把減弱的信號重新恢復到起點的強度；另一個作用即信號隔離，防止由燈具故障對控制器帶來?yè)p傷。

標準情況下，按照EIA485協議，每32個節點需要增加一臺信號放大器。以避免在雨天或者其他情況下燈具信號變?nèi)?，從而出現燈具亂閃的現象。

四、加放大器的分控器輸出端口可以帶多少個節點？

在目前EIA485協議里面規定的標準，一般建議是32個節點增加一臺放大器。但在實際操作中也可以超過60個節點，只是這樣會存在信號不穩定的安全隱患。

五、如果信號線沒有了屏蔽，信號還可以傳輸嗎？如果可以，距離又是多遠？

國內很多項目都是用的網線來做信號線，基本都是不帶屏蔽的，傳輸距離肯定是會打折扣的，但具體還是要看用在什么項目來做定奪。最遠距離一般都可以達到100m左右。

六、DMX各回路之間時間上不同步怎么辦？

在同一臺分工器有幾個不同的端口，其中有些個別的端口輸出信號會有明顯的延時，這時需要做的就是把控制器的參數重置。因?yàn)槌霈F(xiàn)這種狀況的最大可能是控制器本身的參數問題導致了各個端口的輸出頻率不同，從而導致了各個端口的信號輸出不同步。

七、傳輸速率降低了，同步性會受影響嗎？

DMX512的傳輸速率就是250Kbps，這個是不能降的，如果傳輸速率降低，那就是另外一套系統了。另外一套系統會有另外一套協議，對于燈具的同步性不會有任何影響。
